火电厂数字闭路电视监视系统设计应用

2013-09-22 16:30:42 控制工程网
A A
一、概述 闭路电视监控系统是现代化企业生产调度、管理、安全防范体系中一个重要的组成部分,是一种先进的、防范能力极强的综合应用系统,它可以通过遥控摄像机及其辅助设备(镜头、云台等)直接观看
       一、概述

       闭路电视监控系统是现代化企业生产调度、管理、安全防范体系中一个重要的组成部分,是一种先进的、防范能力极强的综合应用系统,它可以通过遥控摄像机及其辅助设备(镜头、云台等)直接观看被监视场所的一切情况,能实时、形象、真实地反映被监视控制对象的画面,是人们在现代化管理中监控的一种极为有效的观察工具,目前已广泛应用于工矿企业的现场监控及厂区无人值守监控,在火电厂全厂数字闭路电视监视系统更是得到较快的发展。本文主要描述数字闭路电视监视系统在火力发电厂设计中的应用。
       二、系统构成
       发展历程
       从闭路电视监控系统的发展历程来看,主要经历了如下三个阶段:
      (1)模拟型系统:系统主机多为矩阵切换主机,显示终端多为模拟监视器或由其组成的电视墙,操作员主要通过矩阵主机的键盘实现对现场摄像探头的控制。
      (2)模数混合型系统:随着计算机技术及数字图像处理技术的发展,闭路监控系统也逐步开始运用数字图像处理技术,在原有模拟系统的基础上,增添DVR主机,主要是用硬盘录像功能来代替早期模拟录像机的功能,但受数字图像处理技术水平的限制,尚无法实现图像的数字化网络传输。
      (3)数字型系统:随着MPEGIV压缩标准的出现及完善,闭路电视监控系统已逐步转换成数字型方案,在数字型系统中,不需要再配置矩阵控制主机,只需配置足够数量的视频服务器,可采集所有现场图像信号,并实现实时录像与网络传输。
       系统构成
       数字闭路电视监视系统构成设备分为:
     (1)前端摄像探头
       通常由摄像机,云台,解码器,防护罩组成。该部分产品品牌和型号较多,可根据现场实际情况选择相应技术参数,一般重点考虑:摄像机分辨率,摄像机变倍功能大小,彩转黑功能,云台预置位功能等。
     (2)视频服务器
       视频服务器系统是当今多媒体、图像处理、计算机等各项最新技术高度结合的产品。它利用最新的图像数字处理技术将模拟视频信号转化为数字信号,在计算机显示器上实时显示多路活动图像的同时,将各路视频信号以数据流方式同步存储于计算机硬盘内。在计算机上实现视频信号的监视、记录、回放。网络视频数码系统具备图像监视系统的小型化、高清晰度化、自动化和网络化等优点。
     (3)网络结构
       数字闭路电视监视系统由摄像机(包括防护罩等附件)、电动云台、视频服务器、数据通讯接口、各种连接电缆和监视终端等构成的全厂的工业电视监视网,通过计算机通讯网络,读取各监视子系统的信息,可以全方位直观地了解最真实的生产过程信息,同时进行实时管理和实时控制,可满足车间、机组、全厂的逐级综合需要。监视终端设置在机组集控室内或指定监控室内,实现辅助车间无人或少人值班、减少巡检人员,降低运行成本,达到减员增效的目的,从而达到提高全厂的生产效率,保证全场的安全生产,使全厂的管理水平达到一个新的高度。
       三、监视范围及系统划分
       监视范围
       在火电生产企业,一般需要监控如下区域:锅炉房区域、汽机房区域、精处理区域、燃油区域、电缆及母线区域、升压站区域、水处理区域、灰控制区域、输煤区域、脱硫区域、脱硝区域、安全保安区域等
       系统划分

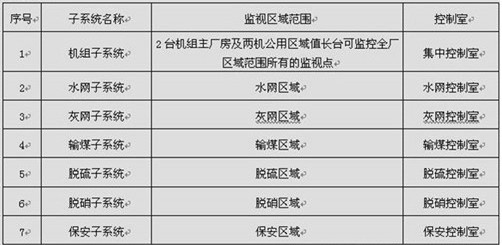

       全厂闭路电视监视系统一般均可划分为几个子系统,可按照控制室划分,每个控制室代表一个子系统,具体划分参考如下:
       各电厂可根据实际需求设定具体的子系统划分。


四、系统主要特点和功能

       系统主要特点
       数字闭路电视监视系统的监控网络组建为开放式的数字组网方式,有极大的工程施工优势。可实现实时监视、控制、录像存储的全数字化网络模式,具有如下主要特点:
       (1)采用先进压缩技术增长录像时间
系统采用国际先进的MPEG4纯硬件压缩技
